如何使用全站儀進行導線測量?全站儀導線測量步驟
使用全站儀進行導線測量,通常用于建立和復測大地控制網,如建筑放樣、道路施工、地形測量等。南京環球測繪為您詳解全站儀導線測量基本步驟!
以下是全站儀導線測量基本步驟:

1. 準備工作:
- 確定測量路線:規劃好需要測量的閉合或附合導線路線,包括起點、終點和中間各控制點。
- 設備準備:全站儀、棱鏡、三腳架、記錄表格或數據采集設備。
2. 儀器設置:
- 連接棱鏡:在每個控制點設置棱鏡,確保它們固定且易于瞄準。
- 設置儀器:輸入測量參數,如大氣壓力、溫度等,開啟儀器并進行初始化。
- 精確對中整平:確保儀器中心與棱鏡在同一水平線上,氣泡居中。

3. 角度測量:
- 盤左(順時針方向)瞄準后方已知點,設零水平角,記錄讀數。
- 然后瞄準下一個相鄰點,記錄水平角變化。
- 再次設零,重復此過程直到完成一個測回。
4. 距離測量:
- 使用全站儀的測距功能,測量兩棱鏡之間的距離,可能需要多次測量取平均值以減小誤差。
5. 坐標計算:
- 在每個點上,根據測量的水平角和距離,按照公式計算出坐標方位角和水平距離。
- 使用已知點的數據,計算坐標增量(X和Y),然后加上起始點的坐標,得到新的點的坐標。

6. 閉合差檢查:
- 對所有角度和距離的閉合差進行計算,檢查是否在允許的誤差范圍內,如有較大偏差,需找出原因并修正。
7. 記錄和報告:
- 將測量數據記錄在測量記錄表中,包括觀測值、計算值和閉合差。
- 根據需要制作最終的導線成果圖或坐標成果表。
8. 質量控制:
- 定期進行儀器校準,確保測量精度。
- 審核測量過程,確保無遺漏和錯誤。
這些全站儀導線測量步驟需要一定的專業知識和實踐經驗,遵循規范操作,才能確保測量結果的準確性和一致性。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、中緯全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
更多相關
打造測繪發展新引擎 測繪科技成果創新
黨的十八大以來,國家測繪地理信息局黨組緊緊圍繞改革創新發展大局,牢固樹立和貫徹落實創新發展理念,把科技創新擺在事業發展的全局高度,團結帶領全國廣大測繪地理信息科技工作者同心戮力,砥礪前行,測繪地理...
貫徹落實新《測繪法》 推動地圖出版繁榮發展
地圖是測繪地理信息成果的最直觀反映,也是測繪地理信息工作服務社會最廣泛的產品。新修訂的《測繪法》在強化國家版圖意識宣傳教育,完善地圖、互聯網地圖服務監管,促進測繪成果社會化應用,激發地理信息產業活...
中國地質調查局率先完成2000國家大地坐標系升級轉換
12月28日,中國地質調查局在京舉辦2000國家大地坐標系轉換工作座談培訓會。會議透露,地質調查領域2000國家大地坐標系升級轉換工作已完成,2018年新開設的地質調查項目將全部采用2000國家大...

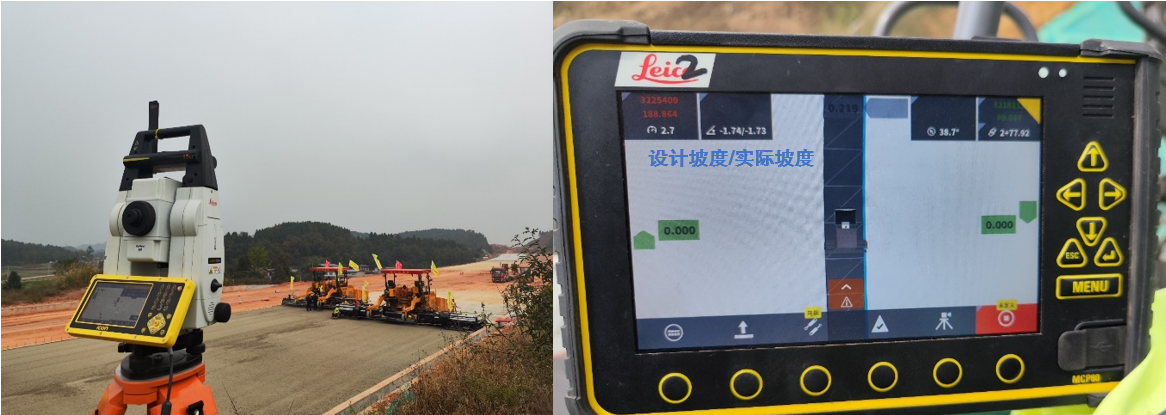

徠卡數字化施工,讓“蜀道”施工更簡單、更高效
“蜀道之難,難于上青天”詩句是唐代詩人李白身在長安時為送友人王炎入蜀而寫的,蜀道是指在蜀地和長安之間的山路,也就是今天四川成都和陜西西安之間的巍峨山路,道路崎嶇,險峻難行。G5京昆高速公路綿陽至成都擴...
道路巡檢系統以及道路巡檢設備如何選擇?
一、道路巡檢系統選擇的關鍵因素選擇適合的道路巡檢系統需要考慮以下幾個核心要素:檢測精度:系統應能準確識別道路病害,如裂縫、坑槽、車轍等,誤差率應控制在行業標準范圍內檢測效率:理想的系統應能在正常行駛速...

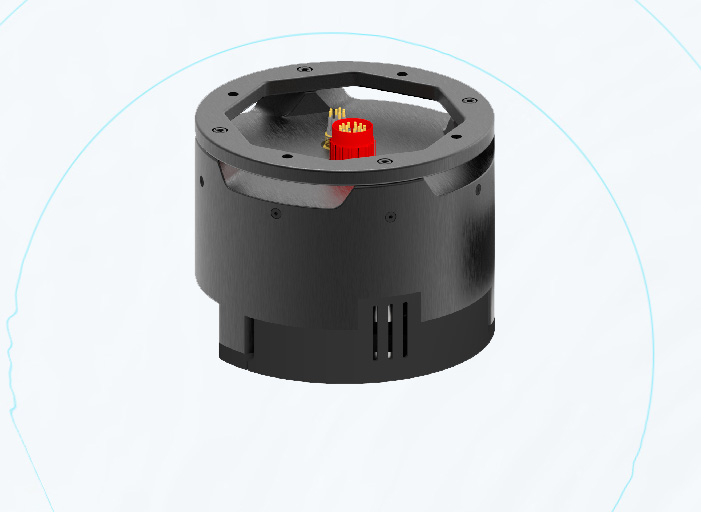

中海達iBEAM 8140P多波束測深儀技術解析
